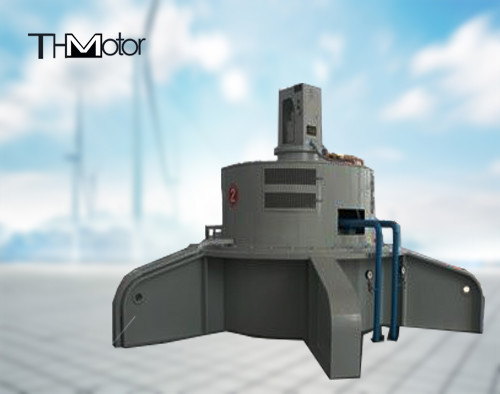

Motore a magnete permanente ad alta coppia a azionamento diretto PMSM da 5000 kW

Dettagli:

Luogo di origine:	CINESE
Marca:	THMotor
Certificazione:	CE
Numero di modello:	TLFB900-50

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	USD 20000-100000
Imballaggi particolari:	imballaggio idoneo per la navigazione
Tempi di consegna:	70days
Capacità di alimentazione:	100SET/YEAR

Contatto

Descrizione di prodotto dettagliata

Distanza di potenza:	400-15000kw	Voltaggio:	3kv-11kv
Intervallo di velocità:	100, 125, 150, 167, 187,5, 200, 250, 300r/min	Poloni:	60, 48, 40, 36, 32, 30, 24, 20
Frequenza:	50hz, 60hz	Metodo di raffreddamento:	IC01, IC37, IC81W
Tasso IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	standard:	IEC, GB
Evidenziare:	Motore ad azionamento diretto ad alta coppia da 5000 kW , Motore a azionamento diretto a magnete permanente da 5000 kW , motore a trazione diretta ad alta coppia PMSM

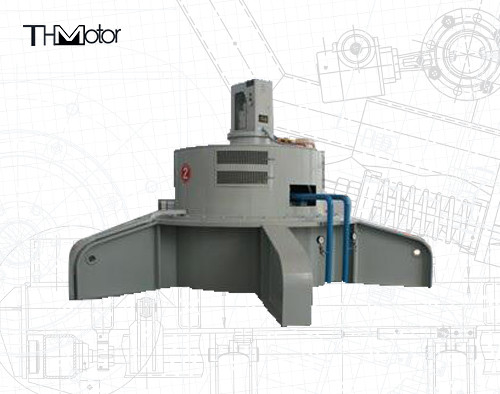

TLFB Vertical Dust Explosion-a prova di azionamento diretto Frequenza variabile PMSM

Panoramica del prodotto

Questa serie è un motore a trasmissione a magnete permanente a bassa velocità e ad alta torque appositamente sviluppato per i mulini verticali. Il suo campo magnetico è generato da materiali funzionali permanenti a magneti permanenti della terra rara. Pertanto, la relazione tra la sua efficienza, il fattore di potenza e il tasso di carico è significativamente superiore a quella dei motori asincroni. Vantaggio. La nascita di questo prodotto può trasformare direttamente il sistema di mulini verticali originale.
Dopo la trasformazione, il sistema di trasmissione del motore asincrono + riduttore originale viene sostituito da un motore di macinazione verticale a magnete permanente permanente ad alta velocità a bassa velocità e il motore a trazione diretta per permanente a magnete può produrre direttamente la bassa velocità e la coppia elevata.

Rispetto alle caratteristiche tra l'efficienza del motore a magnete permanente e il motore asincrono, il fattore di potenza e la velocità di carico, presenta evidenti vantaggi, cancellano il collegamento intermedio dell'apparecchiatura meccanica e migliora l'efficienza della catena di trasmissione.

Il motore a magnete permanente è direttamente collegato al carico meccanico, che elimina il collegamento di trasmissione di decelerazione tra il motore e il carico meccanico nel sistema di trasmissione a bassa velocità e ad alta torque e semplifica notevolmente la catena di trasmissione dell'attrezzatura meccanica.

Rumore basso, nessun inquinamento, esente da manutenzione. Il meccanismo di riduzione viene eliminato, risparmiando costi di manutenzione giornalieri, costi di lubrificazione e tempo di lavoro ritardato

Specifiche del prodotto

Gamma di potenza:	400-15000KW	VOLTAGGIO:	3KV-11KV
Gamma di velocità:	100, 125, 150, 167, 187,5, 200, 250, 300r/min	Poli:	60, 48, 40, 36, 32, 30, 24, 20
FREQUENZA:	50Hz, 60Hz	Metodo di raffreddamento:	IC01, IC37, IC81W
Tasso IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	STANDARD:	IEC, GB

MODELLO	KW	V	UN	Nm	RPM	%
TLFB560-50	560	6000	58	148556	36	96
TLFB630-50	630	6000	66	167125	36	96
TLFB710-50	710	6000	74	188347	36	96
TLFB800-50	800	6000	84	212222	36	96
TLFB900-50	900	6000	94	238750	36	96
TLFBS00-50	500	10000	31	132639	36	> 96
TLFB560-50	560	10000	35	148556	36	> 96
TLFB630-50	630	10000	39	167125	36	> 96
TLFB710-50	710	10000	44	188347	36	96
TLFB800-50	800	10000	50	212222	36	96
TLFB900-50	900	10000	56	238750	36	96
