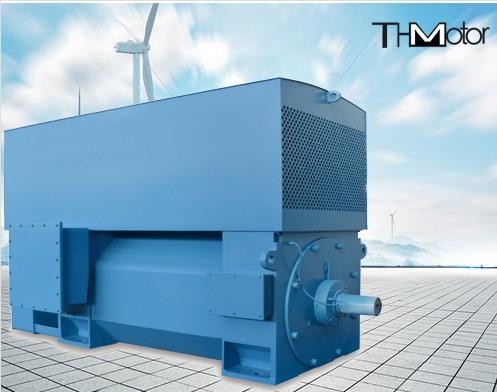

Motori ad alta tensione AC da 400 a 6000 kW motori ad induzione elettrica IP23

IP23 IP54 IP55 Motori AC ad Alta Tensione a Induzione Elettrica per Laminatoi

Panoramica del prodotto

Y. Il grado di potenza, le prestazioni elettriche, le dimensioni di installazione e la tolleranza dei motori asincroni trifase ad alta tensione di medie dimensioni della serie YKS e YKK (telaio n. 355-630) sono conformi allo standard nazionale gb755 valutazione e prestazioni dei motori rotanti, allo standard della Commissione Elettrotecnica Internazionale iec34-1 valutazione e prestazioni dei motori rotanti e agli standard del settore dei macchinari jb/t7593, jb/t10315.1, jb/t10315.2, ecc.

Secondo gb4942.1 e iec34-5, il grado di protezione dell'involucro di questa serie di motori include rispettivamente IP23, ipw24, IP44 e IP54. Il motore IP23 può essere realizzato in IP44 (ventilazione a tubo) in base alle esigenze dell'utente. Se gli utenti necessitano di altri gradi di protezione, possono essere forniti separatamente.

I metodi di raffreddamento di questa serie di motori sono ic01, ic611 e ic81w secondo gb/t1993 e iec34-6 metodi di raffreddamento per macchine elettriche rotanti. Se gli utenti necessitano di altri metodi di raffreddamento, possono essere forniti separatamente.

La struttura e il tipo di installazione di questa serie di motori è IMB3 (orizzontale con piedi), conforme a gb997 e iec34-7

1, Descrizione dell'organizzazione

La base del motore è saldata con una piastra d'acciaio e adotta la struttura complessiva a scatola quadrata, che ha le caratteristiche di leggerezza e forte rigidità. Lo statore adotta la struttura di montaggio a pressione esterna, l'avvolgimento dello statore adotta l'isolamento di classe F e le estremità sono saldamente legate. L'intero statore adotta il processo di impregnazione sotto vuoto con vernice senza solventi (VPI), in modo che lo statore diventi un insieme solido con buone prestazioni elettriche e prestazioni a prova di umidità.

Esistono due tipi di rotori: alluminio pressofuso e striscia di rame. Il rotore in alluminio pressofuso è fuso da alluminio puro. Il rotore a striscia di rame è incuneato nella scanalatura da una striscia di rame, e la striscia di rame e l'estremità

L'anello adotta un processo di saldatura affidabile

Il cuscinetto del motore può essere un cuscinetto volvente o un cuscinetto radente e il grado di protezione del cuscinetto deve essere progettato secondo IP54. Se si tratta di un cuscinetto volvente, viene lubrificato con grasso e dotato di dispositivi di oliatura e drenaggio dell'olio, che possono essere riforniti senza fermare la macchina. In caso di cuscinetto radente, il sistema di alimentazione dell'olio è generalmente fornito dall'utente e l'efficienza del motore è leggermente inferiore a quella indicata nella scheda tecnica secondo gli standard pertinenti. La scatola di uscita principale è progettata secondo lo standard tedesco DIN e il grado di protezione è IP54. È generalmente installata sul lato destro del motore (visto dall'estremità di estensione dell'albero). In base alle esigenze dell'utente, può anche essere installata a sinistra. Il foro di uscita della scatola di occorrenza può essere commutato in quattro direzioni: su, giù, sinistra e destra. C'è un dispositivo di messa a terra separato nella scatola di uscita principale.

Il motore è generalmente a singola estensione dell'albero e la chiavetta di estensione dell'albero è una chiavetta piatta, che può anche essere realizzata a doppia estensione dell'albero come richiesto dall'utente.

Se gli utenti lo desiderano, possono installare elementi di misurazione della temperatura dell'avvolgimento dello statore e del cuscinetto, nonché riscaldatori spaziali a prova di umidità per l'arresto.

Specifiche del prodotto
