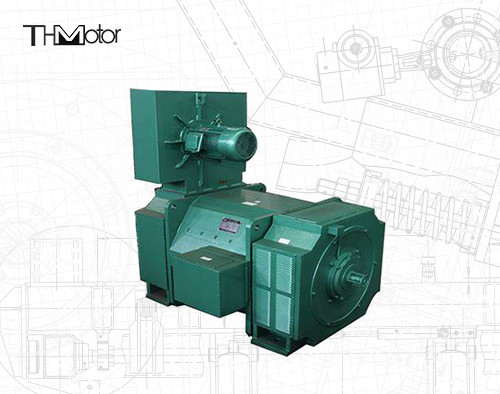

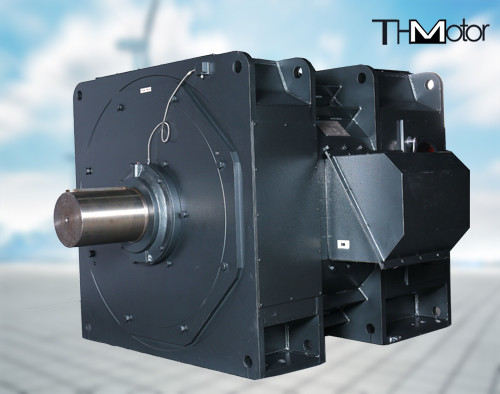

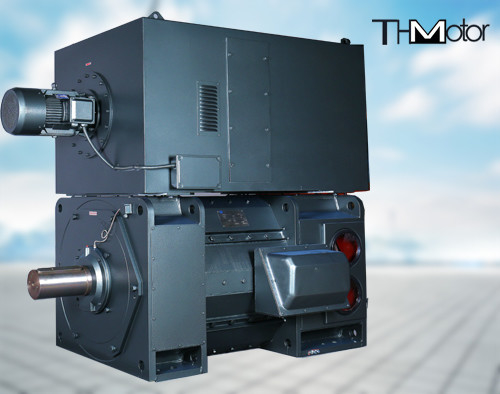

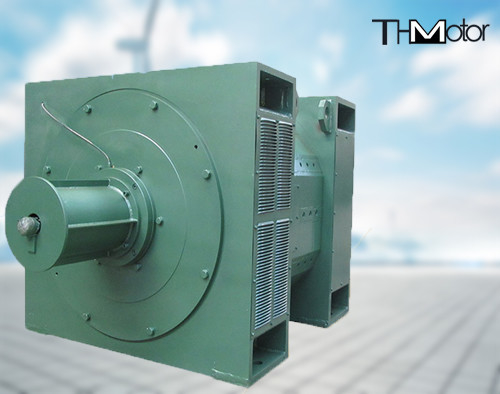

Motore a corrente continua a media e alta tensione di serie Z 1600 kW IP23 IP44



I. Visualizzazione
Il telaio di questa serie di motori ha sei altezze centrali, che vanno da 315 a 560 mm.
La performance,descrivere le dimensioni di installazione e i requisiti tecnici di questa serie di motori conformi alle norme nazionali e alle norme della Commissione elettrotecnica internazionale.

2- Condizioni d' impiego
1Questa serie di motori può essere installata in situazioni con condizioni ambientali relativamente difficili.Ma il metodo di raffreddamento corretto e il livello di protezione deve essere selezionato per mantenere l'interno del motore pulito.
2L'aria di raffreddamento di questa serie di motori non deve contenere acidi, alcali e altri gas che possano danneggiare le prestazioni di isolamento e di commutazione del motore.

3Se questa serie di motori è utilizzata in navi secche e in zone tropicali umide, e se l'ambiente di lavoro presenta nebbia di sale e umidità, un accordo deve essere stipulato separatamente.

4La potenza nominale di questa serie di motori si riferisce alla condizione che l'altitudine non superi i 1000 metri e l'umidità dell'aria ambiente non superi i 40 °C.

5La fonte di alimentazione di questa serie di motori adotta una fonte di alimentazione di raddrizzatore statico o una fonte di alimentazione di generatore di corrente continua.

6Quando il motore è alimentato da una fonte di alimentazione del raddrizzatore statico, il numero di impulsi del raddrizzatore non deve essere inferiore a 6,e il fattore di ondulazione di picco dell'alimentazione non deve superare il 10% sotto la rotazione di base nominale, tensione nominale e carica nominale.
Prestazioni del prodotto
1La categoria di questa serie di motori è la modalità di funzionamento continuo (S1).
2Esistono cinque tensioni nominali standard di questa serie di motori: 220V, 330V, 440V, 550V, 660V, e possono essere derivate anche altre tensioni, che devono essere negoziate al momento dell'ordine.
3La modalità di eccitazione di base di questa serie di motori è l'eccitazione separata.Quando i due gruppi sono collegati in serie, la tensione di eccitazione è di 220V e quando sono collegati in parallelo, la tensione di eccitazione è di 110V. Altri livelli di tensione di eccitazione possono essere ordinati al momento dell'ordine. concordato.
Questa serie di motori consente l'eccitazione forzata e la tensione di eccitazione forzata non deve superare i 500 V.la corrente di eccitazione può superare leggermente la corrente di eccitazione nominale momentaneamente, ma dopo che la corrente di eccitazione è stabilizzata, non deve superare.



Motore a corrente continua media serie Z
Potenza nominale 55kw - 1600KW
tensione nominale: 400V, 440V, 660V normale
Velocità: 320 RPM/410 RPM/620 RPM/1200 RPM
Classe di protezione: IP23/IP44
Classe di isolamento: F
Sistema di lavoro: S1
Tipo di imballaggio: scatola di vimini/scatola di legno per la fumigazione all'estero
