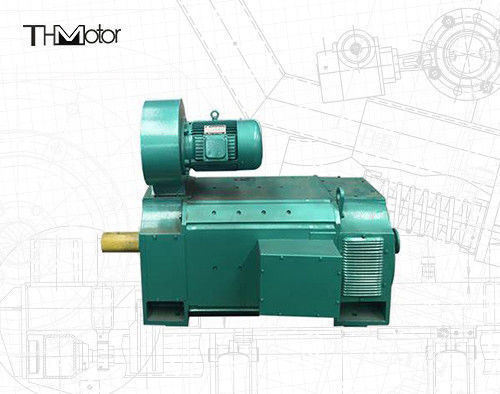

ZSN4 Motore a corrente continua azionamento cemento forno rotativo motore a corrente continua IC37 IC81W





Il motore DC Serie ZSN4 è un nuovo prodotto sviluppato dalla nostra fabbrica sulla base del motore Z4 DC e secondo le condizioni di lavoro della guida principale del forno rotante nell'impianto di cemento.
Questa serie di motori adotta una struttura poligonale con un elevato utilizzo dello spazio. Il giogo dello statore è un tipo laminato, adatto all'alimentazione del raddrizzatore e può resistere alle condizioni di lavoro della corrente pulsante e della variazione di corrente rapida (modifica del carico). Il grado di isolamento del motore è F e la struttura di isolamento affidabile e il processo di impregnazione sono adottati per garantire prestazioni di isolamento stabili e una buona dissipazione del calore. Secondo le condizioni di lavoro specifiche del forno rotante di cemento, è progettato e prodotto in modo che la coppia di avviamento del motore possa raggiungere 2,5 volte la coppia nominale. Mirando all'ambiente polveroso dell'impianto di cemento, viene adottato il metodo di raffreddamento della ventilazione del condotto per garantire il funzionamento sicuro e affidabile del motore nell'ambiente duro con grande polvere.
Le dimensioni di installazione esterna di questa serie di motori sono conformi allo standard internazionale IEC72 ad eccezione della dimensione assiale "B" tra i due fori angolari in basso.

Performance del motore:
1. Il motore dovrebbe essere valutato per funzionare nelle seguenti condizioni d'uso:
1.1. L'altitudine non deve superare i 1000 m.
1.2. La temperatura del mezzo di raffreddamento che entra nel motore non deve superare i 40 ℃.
1.3. Il motore si trova in un sistema di servizio continuo (S1).
1.4. Il circuito dell'armatura del motore e l'eccitazione sono alimentati dall'alimentazione statica e possono anche essere alimentati da un set di generatori DC.
1.5. Per il motore con ventilazione e raffreddamento del condotto, il volume dell'aria e la pressione dell'aria dovrebbero soddisfare i requisiti nella tabella seguente e l'ingresso dell'aria si trova sul coperchio finale sul lato non comunicatore del motore.
Volume dell'aria dimensione del telaio (M3/H) Pressione statica (PA)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. La classe di isolamento del motore è di classe F.
3. La tensione nominale dell'armatura del motore è 440 V e 400 V, 220 V o altre tensioni possono anche essere derivate in base ai requisiti dell'utente: la bassa tensione dell'armatura è una costante regolamentazione della velocità di coppia, in condizioni di corrente di armatura continua, la velocità minima del motore può raggiungere 20R/ mm, la coppia valutata può ancora essere sostenuta a quel tempo e la velocità è stabile.
4. La tensione di eccitazione nominale del motore è 180 V e anche altre tensioni di eccitazione possono essere derivate. Per garantire l'isolamento affidabile del sistema di eccitazione, quando si disconnette il circuito di eccitazione, un resistore di rilascio dovrebbe essere collegato in parallelo ad entrambe le estremità dell'avvolgimento di eccitazione per prevenire il potenziale autoindotto. Quando la tensione di eccitazione è 180-220 V, il suo valore è circa 7 volte il valore della resistenza al freddo dell'avvolgimento di eccitazione. Se la tensione di eccitazione è 320 ~ 370 V, il suo valore è di circa 5 volte.
5. Il valore di efficienza nella scheda tecnica è l'efficienza a potenza nominale, tensione nominale e velocità nominale, include la perdita di eccitazione, ma non include la potenza richiesta dal dispositivo di ventilazione.
6. Il motore ZSN4-225 non ha avvolgimenti di compensazione, ma ha avvolgimenti di eccitazione in serie.
7. Il motore è fornito con un terminale con un segno di messa a terra.
8. Le prestazioni di questa serie di motori sono conformi ai requisiti degli standard nazionali GB755-87; JB6316-92; IEC34-1.

Potenza nominale: 40kW - 355KW
Tensione nominale: normale 220 V, 400V, 440 V, 660V
Velocità: 750rpm/1000 giri/min/1500 giri/min
Classe di protezione: IP21S
Metodo di raffreddamento: IC01/IC06/IC17/IC37
Classe di isolamento: f
