Il nostro motore, risparmia la vostra energia, determina il vostro successo!
Luogo di origine: | La CINA |
Marca: | THMotor |
Certificazione: | CE |
Numero di modello: | TDMK400 |
Quantità di ordine minimo: | 1set |
---|---|
Prezzo: | USD 20000-100000 |
Imballaggi particolari: | Imballaggio in condizione di navigare |
Tempi di consegna: | 70DAYS |
Capacità di alimentazione: | 100SET/YEAR |
Nome di prodotto: | Motore sincrono della larga scala di T5000 1300KW per il ventilatore dell'altoforno | Campo di potenza: | 400-15000kw |
---|---|---|---|
Tensione: | 6KV | Gamma di velocità: | 100, 125, 150, 167, 187,5, 200, 250, 300r/min |
Pali: | 60, 48, 40, 36, 32, 30, 24, 20 | Frequenza: | 50hz, 60hz |
Metodo di raffreddamento: | IC01, IC37, IC81W | Tasso del IP: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
Norma: | IEC, GB | ||
Evidenziare: | Grande motore sincrono 1300KW,Motore del ventilatore di scarico dell'altoforno 1300KW,IEC GB del motore del ventilatore di scarico dell'altoforno |

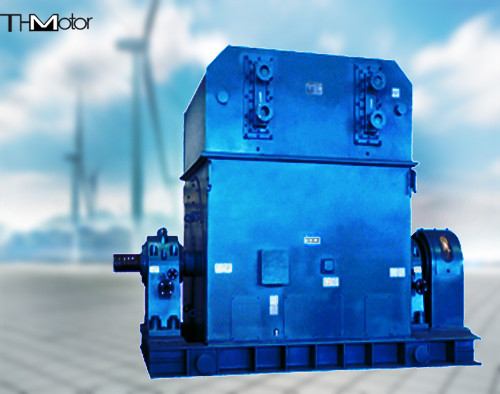

Motore sincrono della larga scala di T5000 1300KW per il ventilatore dell'altoforno
NOME DI PRODOTTO: | Motore sincrono della larga scala di T5000 1300KW per il ventilatore dell'altoforno | CAMPO DI POTENZA: | 400-15000kw |
---|---|---|---|
TENSIONE: | 6kv | GAMMA DI VELOCITÀ: | 100, 125, 150, 167, 187,5, 200, 250, 300r/min |
PALI: | 60, 48, 40, 36, 32, 30, 24, 20 | FREQUENZA: | 50hz, 60hz |
METODO DI RAFFREDDAMENTO: | IC01, IC37, IC81W | TASSO DEL IP: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
NORMA: | IEC, GB |
Descrizione della struttura
I motori sincroni hanno varie strutture: oltre alla doppia struttura sopportante generale del sedile, c'è inoltre sospensione completa, shaftless, sopportante la struttura seatless, mezza sospensione, singola struttura sopportante del sedile; struttura mobile dello statore; anello di collettore con rivestimento protettivo, struttura Pressione-arieggiata positiva di sicurezza; le strutture rotonde ed a forma di scatola, cuscinetti possono resistere alla spinta biassiale e possono funzionare in avanti ed invertire, ecc.; installazione di raffreddamento, orizzontale e verticale di auto-ventilazione; la struttura di eccitazione del tiristore con l'anello e la spazzola di contatto, là è inoltre strutture senza spazzola di eccitazione. I livelli di tensione sono 380V, 3kV, 6kV, 10kV, ecc. Il tipo della protezione del motore ha vari tipi della protezione da IP00 a IP54.
La struttura, la copertura di estremità ed il piatto inferiore del motore sincrono tutta sono fatti dei piatti d'acciaio. Sia lo statore che il cuscinetto sono forniti degli elementi di riferimento della temperatura, che possono controllare la temperatura del motore. Il rotore adotta i poli magnetici palo tipi salienti. I fan sono installati ad entrambe l'estremità del giogo. L'aria di raffreddamento entra dai cappucci protettivi ad entrambe l'estremità, fornisce il centro del rotore e le fughe allo scarico dell'aria della base della macchina attraverso le scanalature radiali di ventilazione dello statore. L'effetto di raffreddamento è buono. Ci sono inoltre condotta, mezza ventilazione della condotta, raffreddamento dell'aero-acqua e tipi di raffreddamento aria aria; i cuscinetti comprendono i cuscinetti di scivolamento della copertura di estremità, i cuscinetti di scivolamento del sedile (circolazione dell'olio di pressione che si raffredda) ed i cuscinetti di rotolamento della copertura di estremità (lubrificazione a grasso, ecc.).
Description di modello
T-------Motore sincrono
TK-------Motore sincrono per il compressore d'aria
TL------Motore sincrono verticale
TKK-----motore sincrono con il dispositivo di raffreddamento aria aria
Il TM-----Motore sincrono per il mulino a palle
TKS------con il motore sincrono del dispositivo di raffreddamento dell'aero-acqua
Questa serie di motori è della struttura orizzontale, che ha le caratteristiche di alta efficienza, grande in disaccordo coppia di torsione, vibrazione bassa ed installazione e manutenzione convenienti. Lo statore è generalmente una struttura integrale, che è impregnata di pressione senza solventi classa f della pittura di VPI sotto vuoto, di modo che lo statore ha la buona prestazione dell'isolamento e prestazione meccanica affidabile e può resistere all'impatto di forza elettromagnetica durante la partenza. Il rotore è della struttura saliente del palo, il nucleo di ferro del polo magnetico è fatto dei piatti d'acciaio laminati a freddo di alta qualità e la struttura attenuante completa è adottata, di modo che il motore ha buon iniziando la prestazione ed attenuando l'abilità.
