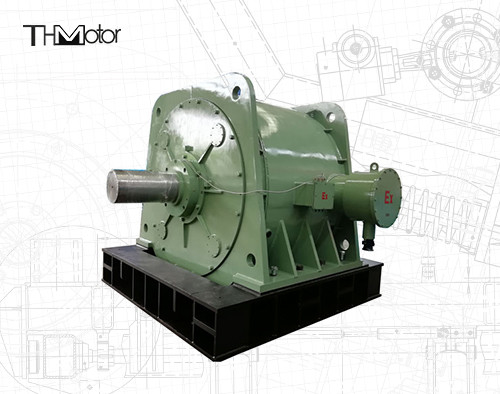

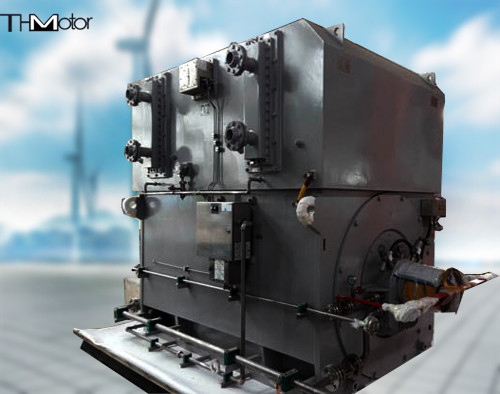

IEC GB del motore sincrono 300r/Min dell'acciaieria del ventilatore di scoppio del T2 4000KW grande

T24000KW Motore Sincrono su Larga Scala per Soffiatore Blust Acciaieria

Panoramica del prodotto

I motori della serie T sono a struttura orizzontale. I metodi di raffreddamento includono raffreddamento ad aria auto-ventilato aperto, ventilazione a condotto o semi-condotto e ventilazione a circolazione automatica chiusa. I motori della serie T possono essere realizzati con un'estensione dell'albero su un'estremità e possono anche essere realizzati con estensioni dell'albero su entrambe le estremità. La direzione di rotazione è vista dall'estremità dell'anello collettore come rotazione antioraria. La direzione di rotazione del motore può essere modificata secondo necessità, ma le pale della ventola del motore devono essere modificate di conseguenza.

Base della macchina: è saldata con piastre d'acciaio per formare una struttura integrale, e la base della macchina e il supporto del cuscinetto sono rispettivamente fissati sulla piastra inferiore saldata con piastre d'acciaio.

Nucleo dello statore: è realizzato con lamiere punzonate in acciaio al silicio da 0,5 mm e il nucleo dello statore è fissato sulla base della macchina con una vite di tensionamento.
Avvolgimento dello statore: l'avvolgimento è un avvolgimento impilato con isolamento di classe F e misure anti-corona. Le estremità degli avvolgimenti sono saldamente legate e trattate con la verniciatura a immersione sottovuoto VPI complessiva.

Polo magnetico: la lamiera punzonata del polo magnetico in lamiera d'acciaio sottile è laminata e il nucleo del polo magnetico è ricoperto da un avvolgimento del polo magnetico. L'intero polo è montato sull'incastellatura.

Avvolgimento del polo magnetico: è realizzato con filo piatto di rame ed è isolato in classe F dopo il trattamento di isolamento.
Cuscinetto: è composto da un supporto del cuscinetto in ghisa e una boccola del cuscinetto colata con lega per cuscinetti. Il metodo di lubrificazione è l'auto-lubrificazione ad anello d'olio o la lubrificazione composta del sistema del circuito dell'olio esterno.

Spazzola e anello collettore: l'anello collettore è una struttura assemblata. Le spazzole sono installate nella scatola spazzole a pressione costante, collegate dalla piastra conduttiva e l'intero porta spazzole è fissato sul lato del cuscinetto.
Modalità di eccitazione: il sistema di eccitazione di questa serie di motori adotta un dispositivo di eccitazione a tiristori. Il dispositivo di eccitazione può essere fornito dalla nostra azienda.
