Il nostro motore, risparmia la vostra energia, determina il vostro successo!
 |
| Luogo di origine: | La CINA |
| Marca: | THMotor |
| Certificazione: | CE |
| Numero di modello: | TDMK400 |
| Quantità di ordine minimo: | 1set |
|---|---|
| Prezzo: | USD 20000-100000 |
| Imballaggi particolari: | Imballaggio in condizione di navigare |
| Tempi di consegna: | 70DAYS |
| Capacità di alimentazione: | 100SET/YEAR |
| Nome di prodotto: | Motore sincrono della larga scala di TDG 7800KW per l'acciaieria del ventilatore di Blust | Campo di potenza: | 400-15000kw |
|---|---|---|---|
| Tensione: | 6KV | Gamma di velocità: | 100, 125, 150, 167, 187,5, 200, 250, 300r/min |
| Pali: | 60, 48, 40, 36, 32, 30, 24, 20 | Frequenza: | 50hz, 60hz |
| Metodo di raffreddamento: | IC01, IC37, IC81W | Tasso del IP: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
| Norma: | IEC, GB | ||
| Evidenziare: | Motore sincrono su larga scala TDG,motore per impianti siderurgici a soffiante TDG,motore per impianti siderurgici a soffiante 6kv |
||

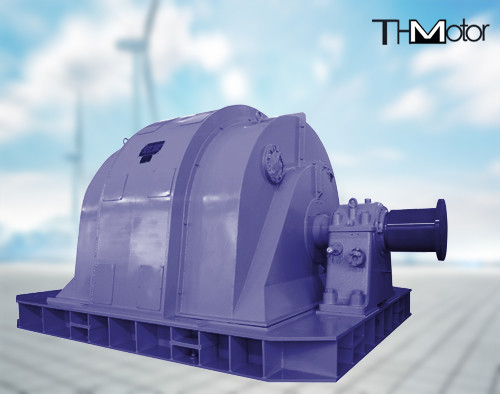

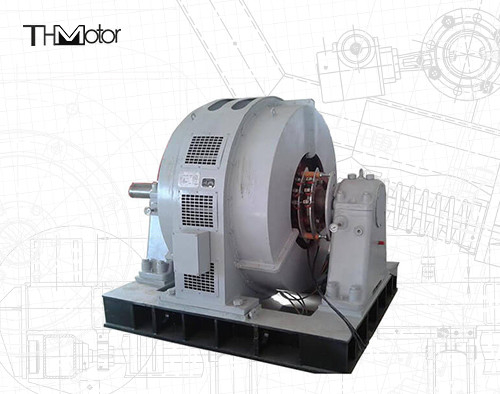

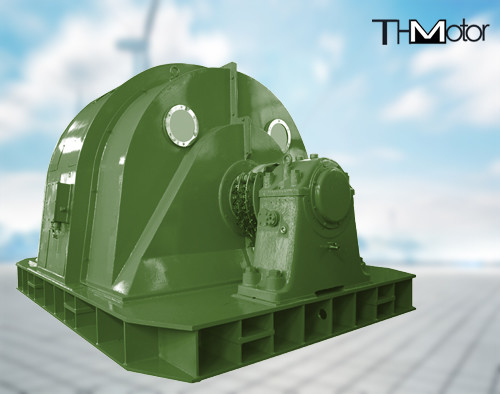

Motore sincrono su larga scala TDG 7800KW per acciaieria Blust Blower
Il motore sincrono ad alta potenza della serie TDG è costituito da prodotti speciali abbinati alla ventola di sinterizzazione delle acciaierie, può essere utilizzato per alimentare un enorme momento di inerzia del carico meccanico, come il ventilatore dell'altoforno e il compressore della turbina ad aria.
La velocità del motore è di 1000 giri/min.Prodotti con una struttura ragionevole, un'elevata efficienza, una perdita di coppia, un carico meccanico di grande inerzia e vibrazioni di installazione e manutenzione piccole e convenienti e altre caratteristiche degne di nota.
Requisiti tecnici del motore elettrico, senza accordo tecnico specifico, il resto è in linea con la norma nazionale GB755 delle prestazioni delle macchine fisse e rotanti e gli standard della Commissione elettrotecnica internazionale IEC.
Le dimensioni meccaniche delle parti elettriche, le tolleranze sono conformi allo standard GB1800-1804 e agli standard ISO dei comitati internazionali.
Avviamento asincrono: quando si utilizza la modalità di avviamento, deve essere un avviamento in tensione ridotta.All'avvio, assicurarsi che la tensione del terminale del motore sia compresa tra 0,6 e 0,7 volte la tensione nominale.Il motore deve corrispondere dedicato ai dispositivi di eccitazione, garantire l'investimento in apparecchiature e shunt la corrente di eccitazione fortemente eccitata quando almeno 1,8 volte la corrente nominale di più volte.
Avviamento con conversione di frequenza: quando la potenza elettrica è superiore a 7000kW, avviamento con conversione di frequenza consigliato e abbinamento ai corrispondenti dispositivi di eccitazione digitale privata.
Metodi di raffreddamento del motore per IC91W o IC81W, motore con raffreddatore aria-acqua, il tipo di installazione è IM7311 o IM1001, classe di protezione dell'involucro IP44. Rotore del motore per forma saliente, polo per l'intera struttura in acciaio, bullone in acciaio legato ad alta resistenza per polo e polare per garantire un buon contatto e
può resistere alle sollecitazioni meccaniche generate durante le corse ad alta velocità.
Dati tecnici del motore sincrono ad alta potenza serie TDG (10kV)
|
kW |
UN |
EFF % |
Ist /In |
Tm /Tn |
la signora /Mn |
Tp/Tn |
(Jext)kg.m2 |
V |
UN |
IO SONO |
|---|---|---|---|---|---|---|---|---|---|---|
| 2000 | 222 | 96.2 | 6.5 | 2.01 | 1.85 | 1.4 | 4250 | 56 | 252 | 7311.01 |
| 2750 | 304 | 96.7 | 5.5 | 1.78 | 1.6 | 1.16 | 6500 | 59 | 276 | 7311.02 |
| 3300 | 364 | 96.9 | 5.84 | 1.75 | 1.71 | 1.24 | 9700 | 66 | 268 | 1001.02 |
| 3500 | 386 | 97 | 6.46 | 1.81 | 1.89 | 1.37 | 10500 | 69 | 262 | 7311.05 |
| 3600 | 397 | 97 | 6.28 | 1.79 | 1.84 | 1.33 | 10300 | 69 | 267 | 7311.05 |
| 4000 | 440 | 96.5 | 6.18 | 1.92 | 1.66 | 1.27 | 10500 | 78 | 258 | 7311.07 |
| 4200 | 462 | 96.5 | 5.88 | 1.87 | 1.58 | 1.21 | 11250 | 80 | 266 | 7311.07 |
| 4300 | 474 | 96.5 | 5.74 | 1.85 | 1.54 | 1.18 | 12500 | 81 | 269 | 7311.07 |
| 4600 | 506 | 96.5 | 5.37 | 1.79 | 1.44 | 1.11 | 14200 | 84 | 280 | 7311.07 |
| 5000 | 549 | 97.3 | 6.7 | 1.96 | 1.74 | 1.39 | 13500 | 91 | 268 | 7311.08 |
| 5300 | 582 | 97.3 | 6.33 | 1.91 | 1.64 | 1.31 | 13500 | 94 | 277 | 7311.08 |
| 6600 | 725 | 97.4 | 5.58 | 1.71 | 1.54 | 1.21 | 16250 | 109 | 344 | 7311.09 |
| 6900 | 758 | 97.3 | 5.34 | 1.68 | 1.47 | 1.16 | 17000 | 113 | 356 | 7311.09 |
| 7400 | 812 | 97.45 | 5.80 | 1.70 | 1.61 | 1.26 | 17000 | 120 | 344 | 7311.11 |
| 7800 | 855 | 97.5 | 5.51 | 1.66 | 1.52 | 1.2 | / | 124 | 357 | 7311.11 |
