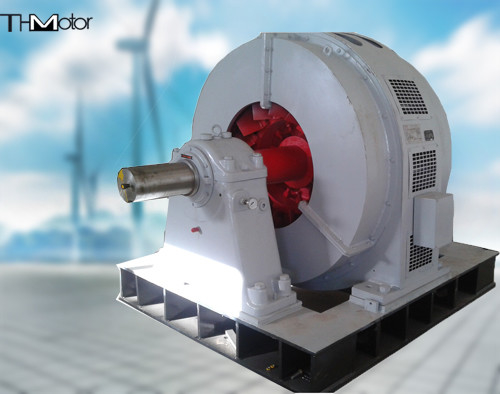

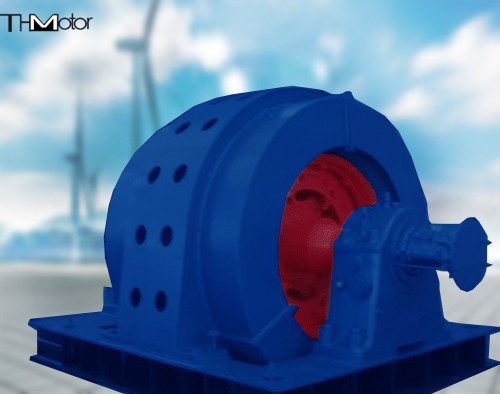

Motore sincrono di grandi dimensioni ad alta potenza da 9400KW GB1800-1804 per ventilatore di altoforno acciaieria

Dettagli:

Luogo di origine:	CINA
Marca:	THMotor
Certificazione:	CE
Numero di modello:	TDMK400

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	USD 20000-100000
Imballaggi particolari:	imballaggio idoneo per la navigazione
Tempi di consegna:	70days
Capacità di alimentazione:	100SET/YEAR

Contatto

Descrizione di prodotto dettagliata

Distanza di potenza:	400-15000kw	Voltaggio:	6KV
Intervallo di velocità:	100, 125, 150, 167, 187,5, 200, 250, 300r/min	Poloni:	60, 48, 40, 36, 32, 30, 24, 20
Frequenza:	50hz, 60hz	Metodo di raffreddamento:	IC01, IC37, IC81W
Tasso IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	standard:	IEC, GB
Evidenziare:	Motore sincrono di grandi dimensioni da 9400KW , motore sincrono ad alta potenza GB1800-1804 , motore sincrono ad alta potenza da 9400KW

Motore sincrono su larga scala TDG 9400KW per ventilatore di blust per acciaieria

Il motore sincrono ad alta potenza della serie TDG è il prodotto speciale abbinato alla ventola di sinterizzazione degli impianti siderurgici, può essere utilizzato per alimentare l'enorme momento di inerzia del carico meccanico, come il ventilatore della fornace e il compressore a turbina d'aria.

La velocità del motore è di 1000 giri/min. Prodotti con una struttura ragionevole, alta efficienza, perdita di coppia, guida di un grande carico meccanico inerziale e vibrazioni ridotte, installazione e manutenzione convenienti e altre caratteristiche notevoli.

Requisiti tecnici del motore elettrico, senza accordo tecnico specifico, il resto è conforme allo standard nazionale GB755 delle prestazioni delle macchine fisse e rotanti e agli standard della Commissione Elettrotecnica Internazionale IEC.

Dimensioni meccaniche delle parti elettriche, tolleranze sono conformi allo standard GB1800-1804 e agli standard internazionali ISO.

kW	A	EFF %	Ist /In	Tm /Tn	Mst /Mn	Tp /Tn	(Jext)kg.m2	V	A	IM
2000	222	96.2	6.5	2.01	1.85	1.4	4250	56	252	7311.01
2750	304	96.7	5.5	1.78	1.6	1.16	6500	59	276	7311.02
3300	364	96.9	5.84	1.75	1.71	1.24	9700	66	268	1001.02
3500	386	97	6.46	1.81	1.89	1.37	10500	69	262	7311.05
3600	397	97	6.28	1.79	1.84	1.33	10300	69	267	7311.05
4000	440	96.5	6.18	1.92	1.66	1.27	10500	78	258	7311.07
4200	462	96.5	5.88	1.87	1.58	1.21	11250	80	266	7311.07
4300	474	96.5	5.74	1.85	1.54	1.18	12500	81	269	7311.07
4600	506	96.5	5.37	1.79	1.44	1.11	14200	84	280	7311.07
5000	549	97.3	6.7	1.96	1.74	1.39	13500	91	268	7311.08
5300	582	97.3	6.33	1.91	1.64	1.31	13500	94	277	7311.08
6600	725	97.4	5.58	1.71	1.54	1.21	16250	109	344	7311.09
6900	758	97.3	5.34	1.68	1.47	1.16	17000	113	356	7311.09
7400	812	97.45	5.80	1.70	1.61	1.26	17000	120	344	7311.11
7800	855	97.5	5.51	1.66	1.52	1.2	/	124	357	7311.11
