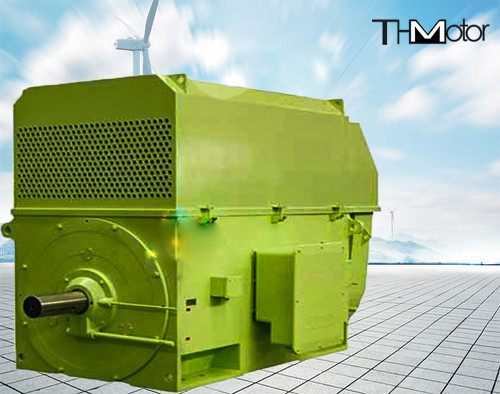

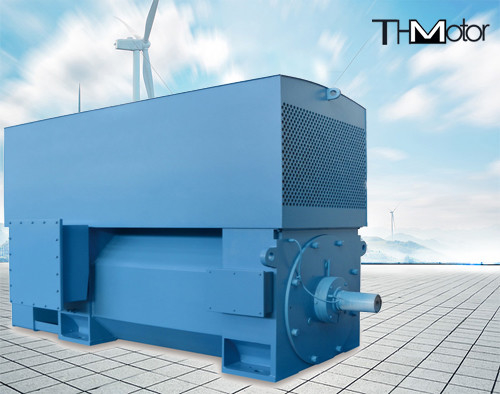

400kw ai motori a corrente alternata di alta tensione di induzione elettrica di 6000kw IP23 IP54 IP55 per acciaio di rotolamento

Ykk Serie IP23 IP54 IP55 Motore asincrono ad alta tensione per motore a corrente alternata per laminazione di acciaio

Panoramica del Prodotto

Y. Il grado di potenza, le prestazioni elettriche, le dimensioni di installazione e la tolleranza dei motori asincroni trifase ad alta tensione di medie dimensioni serie YKS e YKK (telaio n. 355-630) sono conformi alla valutazione e alle prestazioni del motore rotante standard nazionale gb755, il Valutazione e prestazioni del motore rotante standard iec34-1 della Commissione elettrotecnica internazionale e standard del settore dei macchinari jb/t7593, jb/t10315.1, jb/t10315.2, ecc.

Secondo gb4942.1 e iec34-5, il grado di protezione dell'involucro di questa serie di motori include rispettivamente IP23, ipw24, IP44 e IP54 Il motore IP23 può essere trasformato in IP44 (ventilazione del tubo) in base alle esigenze dell'utente Se gli utenti necessitano di altri gradi di protezione, possono essere forniti separatamente

I metodi di raffreddamento di questa serie di motori sono ic01, ic611 e ic81w secondo i metodi di raffreddamento gb/t1993 e iec34-6 per macchine elettriche rotanti Se gli utenti necessitano di altri metodi di raffreddamento, possono essere forniti separatamente

La struttura e il tipo di installazione di questa serie di motori è IMB3 (orizzontale con piedini), conforme a gb997 e iec34-7 <codice del tipo di struttura e installazione del motore>

1, Descrizione dell'organizzazione

La base del motore è saldata da una piastra in acciaio e adotta la struttura complessiva della scatola quadrata, che presenta le caratteristiche di leggerezza e forte rigidità

Lo statore adotta la struttura di montaggio della pressa esterna, l'avvolgimento dello statore adotta l'isolamento di classe F e le estremità sono saldamente legate.L'intero statore adotta il processo di impregnazione sottovuoto senza solventi (VPI), in modo che lo statore diventi un insieme solido con buone prestazioni elettriche e prestazioni a prova di umidità

Esistono due tipi di rotori: alluminio pressofuso e nastro di rame.Il rotore in fusione di alluminio è realizzato in alluminio puro.Il rotore della striscia di rame è incuneato nella scanalatura dalla striscia di rame e dalla striscia di rame e dall'estremità

L'anello adotta un processo di saldatura affidabile

Il cuscinetto del motore può essere un cuscinetto volvente o un cuscinetto radente e il grado di protezione del cuscinetto deve essere progettato secondo IP54 Se si tratta di un cuscinetto volvente, è lubrificato con grasso e dotato di dispositivi di lubrificazione e drenaggio dell'olio, che possono essere riforniti senza arrestare il macchina In caso di cuscinetto scorrevole, il sistema di alimentazione dell'olio è generalmente fornito dall'utente e l'efficienza del motore è leggermente inferiore a quella nella scheda tecnica secondo gli standard pertinenti La scatola di derivazione principale è progettata secondo lo standard DIN tedesco , e il grado di protezione è IP54.Viene generalmente installato sul lato destro del motore (visto dall'estremità dell'albero). In base alle esigenze dell'utente, può essere installato anche sul lato sinistro.Il foro di uscita della scatola degli eventi può essere commutato in quattro direzioni: su, giù, sinistra e destra C'è un dispositivo di messa a terra separato nella scatola della presa principale

Il motore è generalmente un'estensione dell'albero singolo e la chiave dell'estensione dell'albero è una chiave piatta, che può anche essere trasformata in doppia estensione dell'albero come richiesto dall'utente

Se necessario, gli utenti possono installare elementi di misurazione della temperatura dell'avvolgimento dello statore e dei cuscinetti, nonché riscaldatori d'ambiente a prova di umidità per lo spegnimento

Specifiche del prodotto
