motore a corrente alternata ad alta tensione trifase del motore asincrono di CA della gabbia di scoiattolo 6000kw 6kv 10kv

Motore a corrente alternata ad alta tensione Motore asynchrone a tre fasi 6kv 10kv

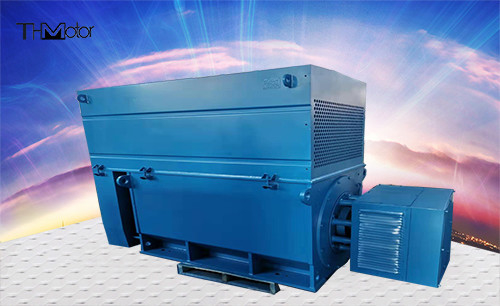

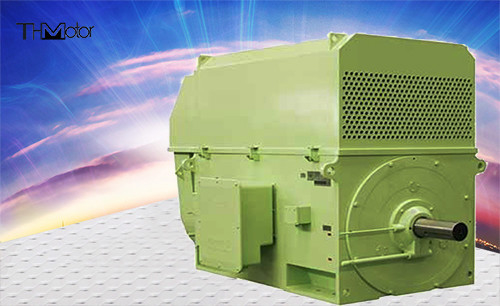

Visualizzazione del prodotto

Condizioni di base per il normale funzionamento dei motori della serie YXKS:

a. altitudine non superiore a 1000 m;

b. La temperatura massima dell'aria ambiente non deve superare i 40 °C e la temperatura minima dell'aria ambiente è di 15 °C per i motori con cuscinetti a rotolamento e di 5 °C per i motori con cuscinetti puliti;e 5°C per i motori della serie YXKS;

c. per i motori della serie YXKS, la temperatura dell'acqua di raffreddamento all'ingresso del raffreddatore non supera i 33°C e la temperatura minima è di 5°C;

d. la temperatura media massima relativa del mese più umido è del 90% e la temperatura media minima del mese non è superiore a 25°C;

e. la frequenza di potenza è di 50 Hz±1%;

f. l'intervallo di variazione della tensione di funzionamento non è superiore al ± 5% della tensione nominale;

g. Il motore è autorizzato a funzionare in continuità SI.

YX è la serie di base, il livello di protezione è P23 e il metodo di raffreddamento è C01.e sono installati diversi coperchi protettivi o refrigeratori) per derivare motori con diversi livelli di protezione e metodi di raffreddamento, come il raffreddamento aria-acqua YXKS, YXQF (protezione climatica), raffreddamento aria-aria YXKK e altri motori di serie.

Il motore adotta la struttura di tipo scatola popolare a livello internazionale, il telaio e il coperchio termico sono saldatisi da piastre d'acciaio, con buona rigidità, peso leggero,e l'interno del motore può essere osservato e toccato dopo la rimozione del coperchio protettivo [o refrigeratore, che è conveniente per l'installazione e la manutenzione del motore. .

Lo statore adotta una struttura esterna a pressa. L'avvolgimento dello statore è realizzato in materiale isolante di classe F e materiale anti-corona e l'estremità di avvolgimento è fissata da uno speciale processo di legame,che sia solida e affidabileLa serie H400-H710 utilizza tutti cunei magnetici.e gli ordini che richiedono cunei non magnetici non sono accettati.

La maggior parte dei rotori della gabbia degli scoiattoli di questa serie di motori utilizza rotori a barre di rame.e sono fissati nelle scanalature per garantire un funzionamento regolareSono utilizzati una piccola quantità di rotori in alluminio fuso.

Il livello di protezione del tipo di base è il P44.Se il motore ha un livello di protezione superiore, aumenterà anche il livello di protezione del cuscinetto.

I motori con struttura a cuscinetto rotante sono dotati di dispositivi di rifornimento e di scarico dell'olio senza sosta e sono dotati di strumenti speciali di rifornimento.

La scatola di uscita principale è una struttura sigillata e il livello di protezione è IP54.e può anche essere installato sul lato sinistro in base alle esigenze dell'utenteIl foro di ingresso della scatola di uscita può essere girato verso l'alto, verso il basso, verso sinistra e verso destra.
