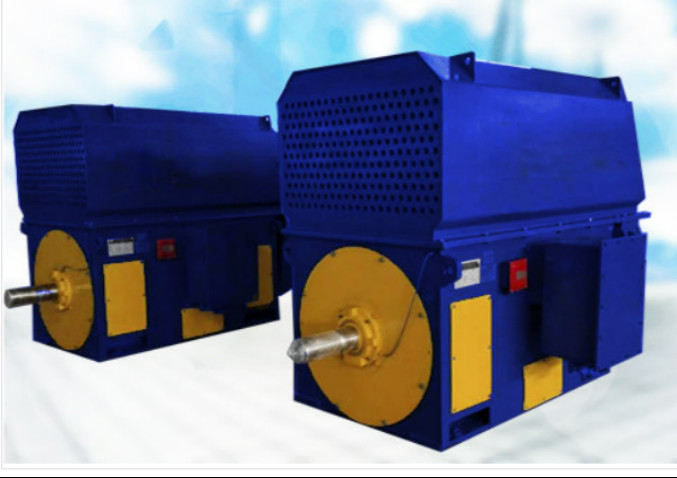

Larga scala senza spazzola 300r/Min del motore sincrono di CA di TMW UN IEC GB di 10 chilovolt

Motore sincrono senza spazzola 10KV di TMW 500-36/2600

Le serie di TDMK (TMW) che estraggono i motori sincroni trifasi su grande scala di CA rispondono alle norme nazionali quale JB/T1473-2000 «termini tecnici per l'estrazione mineraria dei motori sincroni trifasi su grande scala di CA». Questa serie di motori adotta la struttura saldata del piatto d'acciaio ed il metodo di ventilazione è ventilazione naturale aperta e può anche essere trasformato un metodo completamente incluso di ventilazione della presa d'aria. Il motore ed il mulino sono collegati da un accoppiamento e l'accoppiamento sopporta soltanto la coppia di torsione, le forze non assiali e radiali. È raccomandato per usare un accoppiamento pneumatico della frizione, che è buono per cominciare nell'ambito dell'onere gravoso. I cuscinetti di scivolamento del piedistallo adottano generalmente una struttura dell'anello di olio o una struttura composta di lubrificazione (stazione sottile dell'olio), secondo la struttura ed il carico specifici. Il cuscinetto del sedile è installato sulla base di appoggio con un piatto di appoggio d'isolamento nel mezzo per impedire l'asse corrente essere generata.
Questa serie di prodotti è ampiamente usata nella trasmissione dei mulini a palle della miniera, dei mulini a barre, dei mulini del carbone, ecc.

Caratteristiche del motore di serie TDMK500-36/2600 10KV di TDMK (TMW)
Il motore è orizzontale.
L'estensione di asse cilindrica, altre forme di disegno (senza chiave) è facoltativa.
Base di saldatura del piatto, base a forma di scatola facoltativa.
Adopt che fa scorrere cuscinetto (tipo della copertura di estremità o tipo del sedile), lubrificazione composta (o lubrificazione + cima composte dell'olio di alta pressione).
L'anello di contatto è situato fuori del cuscinetto all'estremità di estensione dell'non asse e c'è una posizione di installazione del codificatore all'estremità dell'albero rotante. La copertura dell'anello di contatto è riparata alla copertura di estremità.
Osservato dall'estremità di estensione di asse, la scatola di giunzione principale, la scatola di giunzione di misurazione ed i collegamenti del radiatore sono situati sul lato destro della base della macchina (o della parte di sinistra secondo le esigenze degli utenti).
Un dispositivo di raffreddamento dell'aero-acqua con una ventola di raffreddamento è installato dalla cima (o dal lato) del telaio a forma di scatola.
Con il montaggio il piatto inferiore ed i bulloni d'ancoraggio, dei facoltativi con il montaggio il piatto inferiore e dei bulloni d'ancoraggio, il contratto di ordine ha bisogno delle istruzioni speciali.
