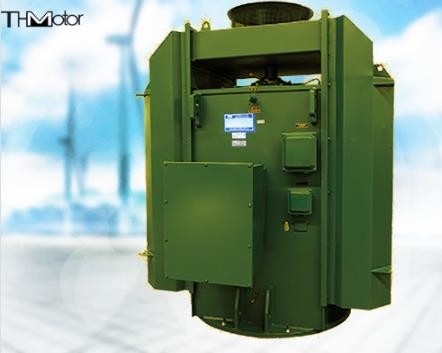

Motori sincroni AC verticali TL 12000kw 3 Hp Motore per pompa acqua IP54

TL Motori sincroni verticali azionano pompe verticali per l'acqua nei sistemi di trattamento delle acque reflue

Descrizione del modello
T------- Motore sincrono
TK------- Motore sincrono per compressore d'aria
TL------Motore sincrono verticale
TKK-----motore sincrono con raffreddatore aria-aria
TM-----Motore sincrono per mulini a sfere
TKS------ con motore sincrono di raffreddamento aria-acqua

Descrizione della struttura
I motori sincronici hanno diverse strutture: oltre alla struttura generale del sedile a doppio cuscinetto, esistono anche la sospensione completa, senza albero, la struttura senza sedile del cuscinetto, la mezza sospensionestruttura del sedile a singolo cuscinettoStruttura dello statore mobile; anello collettore con copertura protettiva, struttura di sicurezza a ventilazione a pressione positiva; strutture rotonde e di tipo scatola,i cuscinetti possono resistere alla spinta biassiale e possono correre avanti e indietro, ecc.; raffreddamento autoventilato, installazione orizzontale e verticale; struttura di eccitazione del tiristor con anello di scivolo e spazzola, Ci sono anche strutture di eccitazione senza spazzola.I livelli di tensione sono 380V, 3kV, 6kV, 10kV, ecc. Il tipo di protezione del motore ha vari tipi di protezione da IP00 a IP54.
Il telaio, il coperchio e la piastra inferiore del motore sincrono sono tutti realizzati in piastre d'acciaio.che può monitorare la temperatura del motore. Il rotore adotta poli magnetici di tipo polo saliente. I ventilatori sono installati alle due estremità del giogo. L'aria di raffreddamento entra dai tappi terminali alle due estremità, entra nel nucleo del rotore,e fugge alla presa d'aria della base della macchina attraverso le fessure di ventilazione radiale dello statoreL'effetto di raffreddamento è buono. Esistono anche tipi di ventilazione a condotto, a semidotto, di raffreddamento aria-acqua e di raffreddamento aria-aria; i cuscinetti includono cuscinetti scorrevoli a copertura terminale,cuscinetti scorrevoli del sedile (raffreddamento della circolazione dell'olio a pressione), e cuscinetti di laminazione per coperture terminali (lubrificazione a olio, ecc.).

I motori sincroni verticali della serie TL sono utilizzati principalmente per azionare varie pompe d'acqua verticali e sono ampiamente utilizzati nella conservazione dell'acqua, nel drenaggio comunale e nell'approvvigionamento idrico,trattamento delle acque reflue e altri campi. È ampiamente utilizzato in progetti di sostentamento chiave nazionali, come il progetto di deviazione dell'acqua da sud a nord, la deviazione del fiume Yangtze al fiume Huaihe, ecc. È anche esportato in India,Uzbekistan, ecc., ed è equipaggiato nella stazione di pompaggio del progetto di trasferimento dell'acqua.
· Tecnologia dei prodotti leader nazionali
·Capacità del motore 400kW/40000kW
Numero di pali: da 12 a 80 pali
Velocità: 75 500 r/min
tensione nominale: 6kV, 10kV, 11kV
