TXZ Grande motore sincrono senza spazzole 400-15000kw 3kv-11kv con grande coppia di avvio per l'industria mineraria e del cemento

Dettagli:

Luogo di origine:	CINESE
Marca:	THMotor
Certificazione:	CE
Numero di modello:	TDMK400

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	USD 20000-100000
Imballaggi particolari:	imballaggio idoneo per la navigazione
Tempi di consegna:	70days
Capacità di alimentazione:	100SET/YEAR

Contatto

Descrizione di prodotto dettagliata

Gamma di potenza:	400-15000KW	Voltaggio:	3KV-11KV
Gamma di velocità:	100, 125, 150, 167, 187,5, 200, 250, 300r/min	Poli:	60, 48, 40, 36, 32, 30, 24, 20
Frequenza:	50Hz, 60Hz	Metodo di raffreddamento:	IC01, IC37, IC81W
Tasso IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Standard:	IEC, GB
Evidenziare:	Motore sincrono TXZ AC 3ph senza spazzole , TXZ miniera Motore , TXZ motore del mulino di carbone

TXZ AC 3 fasi motore sincrono senza spazzole

TXZ motore sincrono a grande scala a corrente alternata a 3 fasi senza spazzole progettato per miniere, miniere di carbone, applicazioni dell'industria del cemento e altre operazioni pesanti che richiedono una coppia di avvio sostanziale.

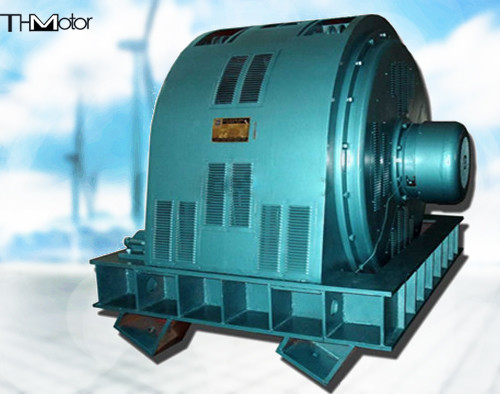

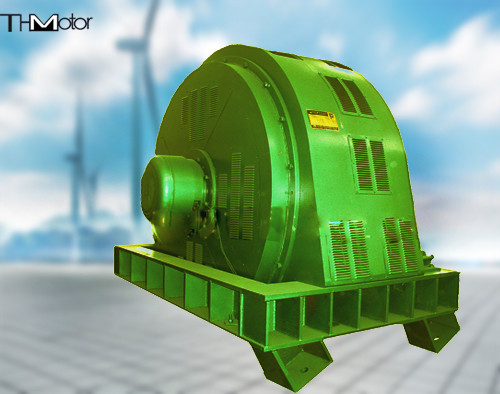

Visualizzazione del prodotto

Il motore sincrono della serie TXZ opera a una velocità massima di 250 r/min e viene tipicamente installato ad un angolo di 30°.Questi motori sono utilizzati principalmente per stazioni di pompaggio di drenaggio e sono disponibili con gradi di protezione IP20, IP21 e IP23.

Configurazione strutturale

Metodo di raffreddamento:I motori sono raffreddati con sistemi di raffreddamento IC81W o IC91W.

Classe di protezione:Quando il guscio principale contiene parti attive esposte, la classe di protezione è IP54.la classe di protezione può essere IP44.

Metodi di installazione

Le configurazioni di installazione disponibili includono IM7311, IM7315, IM7312, IM7317 e IM7115 per soddisfare i requisiti specifici del compressore:

IM7311:Due cuscinetti di tipo sedile, un prolungamento dell'albero cilindrico, installazione orizzontale con piedi sollevati e piastra base completa
IM7315:Due cuscinetti di tipo sedile, un prolungamento dell'albero della flangia, installazione orizzontale con piedi sollevati e piastra di base completa
IM7312:Due cuscinetti di tipo sedile, due estensioni dell'albero cilindrico, installazione orizzontale con piedi sollevati e piastra di base completa
IM7317:Due cuscinetti di tipo sedile, un prolungamento dell'albero della flangia e un prolungamento dell'albero cilindrico, installazione orizzontale con piedi sollevati e piastra di base completa
IM7115:Un cuscinetto per sedute per estremità di prolungamento non dell'albero (cuscinetto condiviso con carico), un cuscinetto per prolungamento dell'albero con flange, installazione orizzontale con piedi sollevati e piastra di base completa

Le configurazioni personalizzate con diversi metodi di raffreddamento, livelli di protezione e metodi di installazione possono essere prodotte in base alle specifiche esigenze dell'utente.

Costruzione di motori

Il motore è caratterizzato da una struttura quadrata con un aspetto esteticamente gradevole e un design compatto.dispositivo di eccitazione statica, scatola di giunzione, cuscinetti, raffreddatore (con protezione contro perdite d'acqua) e base.

Il motore principale funziona come una cavità indipendente, con l'eccitatore CA e il disco di commutazione rotante posizionati al di fuori del cuscinetto del sedile terminale non azionato.Il motore principale utilizza un sistema di condotti d'aria che scambiano calore con aria di raffreddamento attraverso fori di ventilazione nella base del motore. Per le unità di estensione a doppio albero, l'eccitatore e il commutatore rotante possono essere integrati internamente. L'eccitatore CA, il disco raddrizzatore rotante e il rotore principale sono collegati coassiale,con condotti di eccitazione che passano attraverso il foro centrale del pozzo.
