Y450-4 100rpm 3600rpm allo slittamento Ring High Voltage Electric Motors 50hz 1000kw 6kv

Y450-4 50hz 1000kw 6kv Motore ad Anelli Collettori ad Alta Tensione

Panoramica del prodotto

Y e YR sono le serie base, il grado di protezione è IP23 e il metodo di raffreddamento è IC01. Su questa base, è possibile derivare vari motori con diversi gradi di protezione e metodi di raffreddamento, come i motori delle serie YKS (raffreddamento aria-acqua), YQF (protezione climatica), YKK (raffreddamento aria-aria), YRKS, YRQF, YRKK.

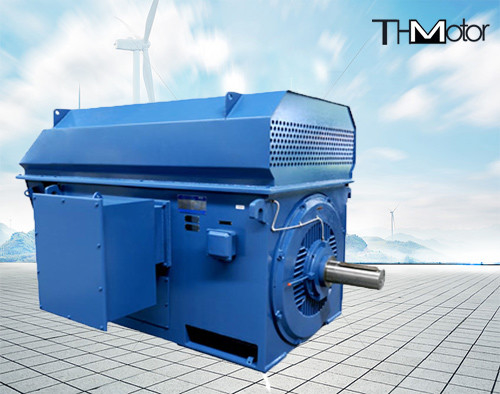

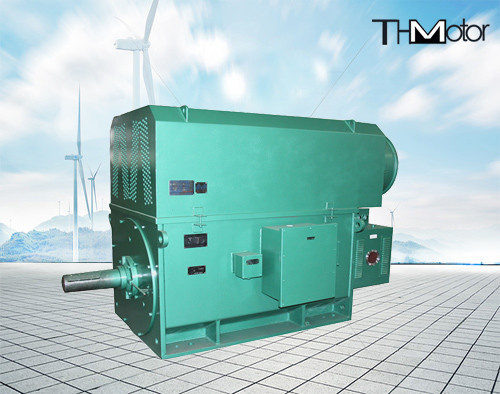

Il motore adotta la struttura a scatola, popolare a livello internazionale, la base e il coperchio terminale sono saldati con piastre d'acciaio, con buona rigidità e leggerezza. Dopo aver rimosso il coperchio protettivo (o il refrigeratore), è possibile osservare e accedere all'interno del motore, il che è conveniente per l'installazione e la manutenzione del motore. Lo statore adotta una struttura a pressione esterna. Gli avvolgimenti dello statore sono realizzati con materiali isolanti di Classe F e materiali anti-corona, e le estremità degli avvolgimenti sono fissate da un processo di legatura speciale, che è solido e affidabile. L'intero statore è trattato mediante impregnazione sotto vuoto a pressione con vernice senza solventi di Classe F (VPI). Di conseguenza, il motore ha prestazioni di isolamento eccellenti e affidabili e capacità di resistenza all'umidità e agli urti.

La maggior parte dei rotori a gabbia di scoiattolo di questa serie di motori sono rotori in alluminio pressofuso, senza il fenomeno di rottura dei rotori a barra di rame, e il funzionamento è affidabile; i rotori a barra di rame a gabbia di scoiattolo adottano una tecnologia di saldatura avanzata e affidabile e sono serrati nella scanalatura. Il rotore avvolto è realizzato in materiale isolante di Classe F ed è trattato con impregnazione sotto vuoto a pressione con vernice senza solventi di Classe F (VPI).
Esistono due tipi di cuscinetti: cuscinetti volventi e cuscinetti a strisciamento, che dipendono dalla potenza e dalla velocità del motore. Il livello di protezione del tipo base è IP44. Ad esempio, quando il motore ha un livello di protezione più elevato, anche il livello di protezione del cuscinetto viene aumentato.
I motori con struttura a cuscinetti volventi hanno dispositivi di rifornimento e scarico dell'olio senza arresto, e possono essere utilizzati strumenti speciali per il rifornimento e lo scarico dell'olio senza arresto.

La scatola di uscita principale è una struttura sigillata e il livello di protezione è IP54. Generalmente è installata sul lato destro del motore (visto dall'estremità di estensione dell'albero) e può anche essere installata sul lato sinistro in base alle esigenze dell'utente. Il foro di ingresso della scatola di uscita può essere ruotato su, giù, a sinistra e a destra. All'interno della scatola è presente un terminale di terra separato.
