Motore elettrico asincrono trifase 10kv 6kv del petrochimico di YKK400 YKK630

Industria petrochimica dei motori elettrici di tensione di Ykk400 Ykk630 10kv 6kv Mediumhigh

I motori elettrici ad alta tensione medi di Ykk400 Ykk630 10kv 6kv è l'ultimo prodotto sviluppato dalla nostra società in base alla digestione e ad assorbire delle tecnologie domestiche e straniere di fabbricazione e di progettazione. In base alla serie originale di Y, questa serie di prodotti ha apportato molti miglioramenti, le innovazioni ed i potenziamenti per fare la prestazione del prodotto di più hanno ottimizzato, la struttura più ragionevole ed affidabile e gli ultimi metodi di progettazione sono utilizzati nel processo di progettazione, quali i metodi di progettazione, l'analisi agli'elementi finiti, ecc. tridimensionali, la sue affidabilità e razionalità hanno raggiunto un nuovo livello ed è una nuova generazione più competitiva di prodotti asincroni trifasi ad alta tensione del motore. La nostra società ha fatto domanda per un brevetto del modello di utilità per questo prodotto. Brevetto #: ZL022262180.

La progettazione di questa serie di motori ha le caratteristiche di alto punto di partenza, di alti requisiti e di alta affidabilità. La struttura meccanica adotta una struttura dell'alto-affidabilità che è stata verificata a lungo in Cina. Il sistema dell'isolamento inoltre adotta un sistema di alto-requisito ed alto-standard per assicurare la prestazione dell'isolamento del motore. L'operazione a lungo termine senza invecchiamento, la vita del motore notevolmente è migliorata ed i parametri di prestazione superano i sotto-requisiti delle norme nazionali corrispondenti.

[Descrizione di prodotto]
I motori asincroni trifasi ad alta tensione di alto-efficienza di serie di YKK rispondono all'esigenza del mercato dei motori con i livelli elevati della protezione. Secondariamente, il prodotto ha forte versatilità e si è trasformato in in un prodotto della corrente principale, che può essere usato per sostituire i motori di serie antiquati originali di JK. Il motore è saldato da tutti i piatti d'acciaio, con la struttura ragionevole e la cima ha un dispositivo di raffreddamento aria-aria con la buona prestazione di dissipazione di calore. Allo stesso tempo, adotta la pressione di vuoto di VPI che immerge la pittura, che ha la prestazione eccellente dell'isolamento e tempo di impiego lungo. Il motore può essere trasformato un motore di alto-efficienza, che è il prodotto principale promosso dal paese. Il mercato è estremamente vasto ed ha prestazioni sociali economiche e significative.

[Norme applicabili del prodotto]
JB/T10315.2-2013 (6KV), Q/WN.206-2014 (10KV)
[Stati di uso]
1. posti applicabili: ambiente dell'interno o all'aperto, non pericoloso del gas;
2. temperatura ambiente: -15~+40℃;
3. altitudine: non non più di 1000m;
4. metodo dell'installazione: IMB3, IMB35
5. grado di protezione: IP44, IP54, IP55;
6. classe d'isolamento: F, H.
Caratteristiche strutturali del motore ad alta tensione di YKK

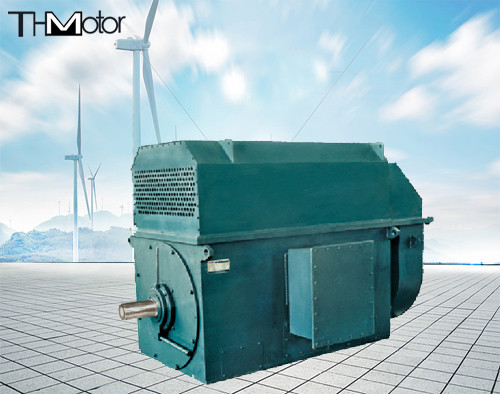

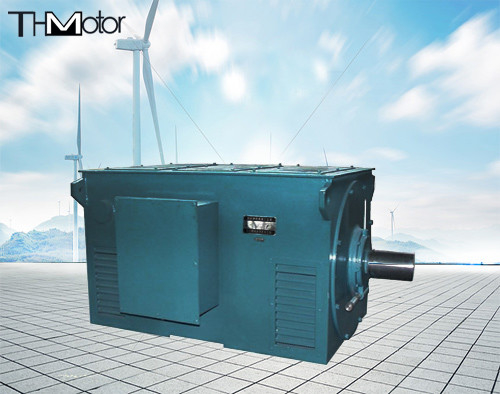

Il motore ad alta tensione di YKK adotta la struttura a forma di scatola e la struttura è saldata dal piatto d'acciaio, che è leggero nel peso e buono nella rigidità. I motori ad alta tensione di YKK sono motori asincroni della gabbia chiusa con un dispositivo di raffreddamento aria aria sulla cima del motore.
La bobina dello statore è fatta di materiale isolante termoresistente classe f, la cima è legata attendibilmente ed il motore ad alta tensione di YKK ha la buona prestazione dell'isolamento e forza meccanica con la immersione di pressione di vuoto.
Il rotore del motore ad alta tensione di YKK adotta una struttura della scoiattolo-gabbia con la fusion d'alluminio affidabile o i conduttori di rame. Ci sono due tipi di cuscinetti: cuscinetti di rotolamento e cuscinetti di scivolamento, che dipendono dalla velocità e dal potere del motore.
L'uso del motore ad alta tensione di YKK
I motori ad alta tensione di YKK possono essere utilizzati per guidare il vario macchinario generale, come: compressori, pompe, fan, frantoi, taglienti le macchine utensili, le macchine del trasporto ed altri impianti meccanici. È utilizzato come il motore primo nelle varie imprese industriali ed estraenti quali le miniere, l'industria del macchinario e le centrali elettriche. I ventilatori, i mulini del carbone, i laminatoi, gli argani, ecc. hanno usato per il trascinamento dovrebbero essere specificati quando ordina.
Forma standard di motore ad alta tensione di YKK
Tensione: 6000V, 50Hz
Classe di protezione: La serie di YKK è IP44 o IP54
Classe d'isolamento: F
Sistema di funzionamento: S1 (continuo)
Metodo di raffreddamento: La serie di YKK è IC611
Forma dell'installazione: IMB3
Metodo del collegamento del motore: Y (tre terminali uscenti nella scatola di giunzione, la scatola di giunzione osservata dall'estremità di estensione dell'albero primario è situato sul lato destro della base della macchina)
Ambiente di uso
Altitudine: non non più di 1000m
Temperatura dell'aria ambiente: non c'è nessun più di ℃ 40 e nessuna polvere seria, la temperatura dell'aria ambiente minima -15 ℃ per i motori ad alta tensione di YKK con i cuscinetti di rotolamento e ℃ 5 per i motori con i cuscinetti di scivolamento.
Non c'è gas corrosivo ed esplosivo nell'aria (può anche essere trasformata un motore nelle aree del plateau o del calore umido)
