Motori elettrici ad alta tensione da 50 Hz a 5000 kW

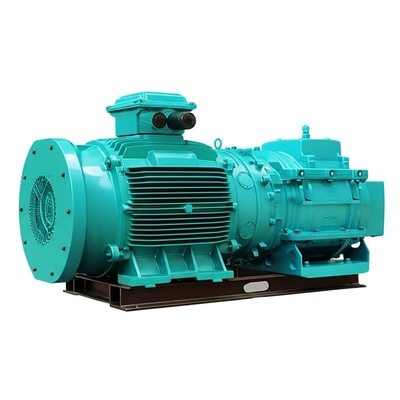

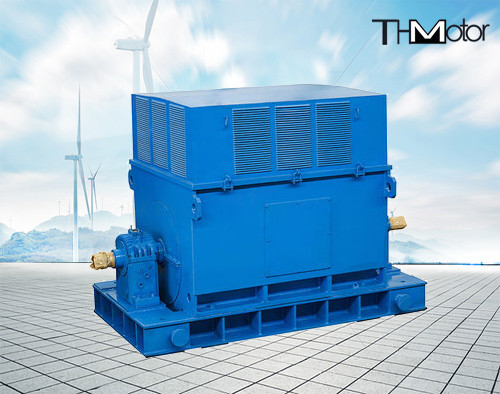

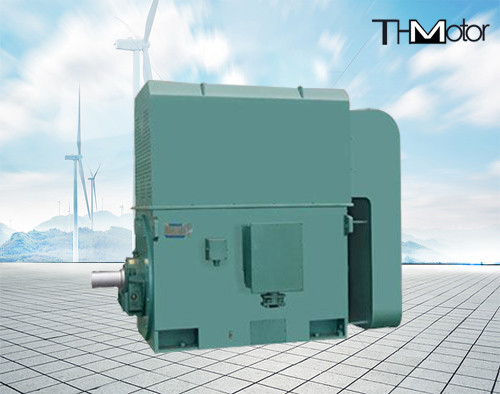

Yk5000-2 Motore ad alta velocità 50hz 5000kw 10kv Motori elettrici ad alta tensione

Panoramica del prodotto

I motori ad alta velocità ad alta tensione della serie YK sono grandi motori asincroni trifase. La temperatura ambiente di lavoro è 0°C~40°C e l'altitudine non supera il 90%. La classe di isolamento dell'avvolgimento del motore è di classe F. Prestazioni affidabili in una varietà di condizioni. Gli avvolgimenti sono immersi nel vuoto VPI e hanno una lunga durata. L'aumento di temperatura consentito del motore è di 80K.
Il motore ha due estremità di prolunga dell'albero e una delle due può essere utilizzata per azionare i macchinari di supporto. Viene generata una corrente assoluta tra il cuscinetto a un'estremità del motore e la piastra di base.
Questa serie di prodotti è realizzata con materiali raffinati e ben realizzata, con alta efficienza e risparmio energetico, bassa rumorosità, basse vibrazioni, funzionamento affidabile e uso, installazione e manutenzione convenienti.

2 Descrizione del modello
Il modello del motore è composto da tre parti: codice prodotto, codice specifica e codice ambientale. Il codice prodotto è rappresentato dal codice serie del motore e i significati sono i seguenti:
YK - grande motore asincrono trifase ad alta tensione ad alta velocità.
Il codice di specifica è composto da potenza, numero di poli e diametro esterno dei pezzi di punzonatura dello statore.

3 Descrizione della struttura
Il motore adotta la struttura a scatola popolare a livello internazionale, la base e il coperchio terminale sono saldati con piastre d'acciaio, con buona rigidità e leggerezza. Dopo aver rimosso il coperchio protettivo (o il refrigeratore), è possibile osservare e accedere all'interno del motore, il che è conveniente per l'installazione e la manutenzione del motore.
Lo statore adotta una struttura a pressione esterna. L'avvolgimento dello statore è realizzato in materiale isolante di classe F e materiale anti-corona, e l'estremità dell'avvolgimento è fissata da uno speciale processo di legatura, che è solido e affidabile. L'intero statore è trattato con vernice senza solventi di classe F impregnata a pressione sottovuoto (VPI). Di conseguenza, il motore ha eccellenti e affidabili prestazioni di isolamento e capacità di resistenza all'umidità e agli urti.
Questa serie di motori adotta cuscinetti a strisciamento di tipo a sedile e il motore ha una base di montaggio. Il livello di protezione del suo tipo base è IP23, IP44, IP54. Ad esempio, quando il motore ha un livello di protezione più elevato, viene aumentato anche il livello di protezione del cuscinetto. Generalmente, viene adottata la lubrificazione a circolazione a pressione e gli utenti devono configurare una stazione di olio sottile in base alla quantità di olio per cuscinetti fornita dalla nostra azienda.
La ventola del rotore adotta una ventola a flusso assiale ad alta efficienza e bassa rumorosità. Poiché la ventilazione della ventola è direzionale, il motore deve ruotare nella direzione specificata e non può essere invertito.
La scatola di giunzione principale è una struttura sigillata e il livello di protezione è IP54. Questa serie di motori è progettata con 2 prolunghe cilindriche dell'albero delle stesse dimensioni e l'utente può scegliere qualsiasi prolunga dell'albero come estremità di trasmissione.
